磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該系列的液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有優秀的可靠性和抗腐蝕性能

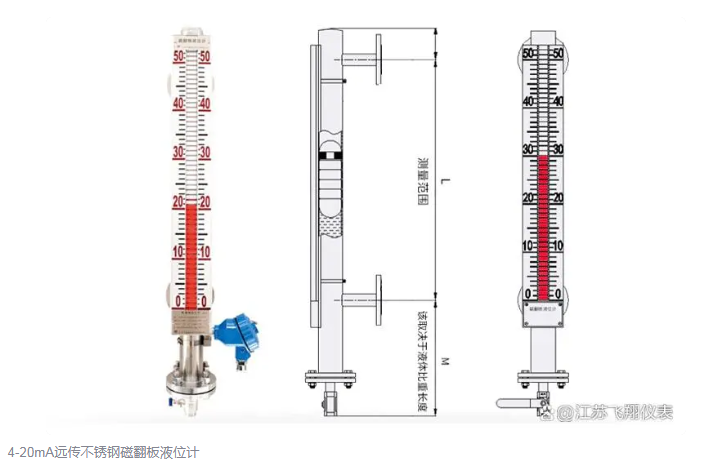

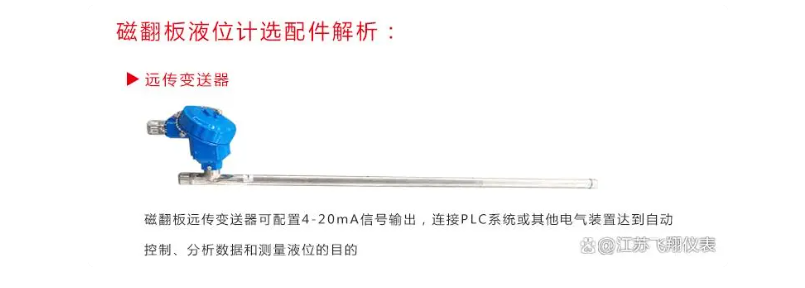

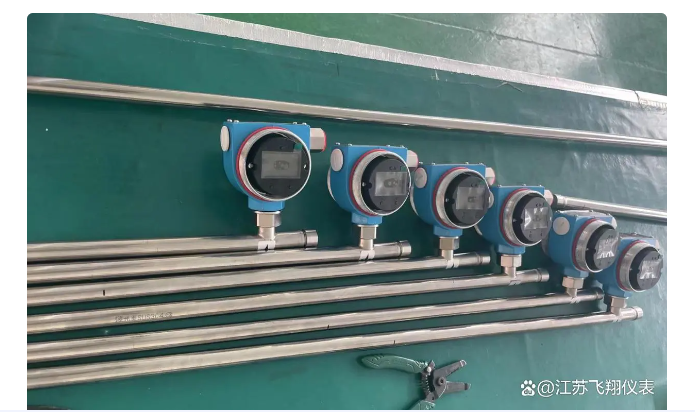

遠傳磁翻板液位計的遠傳功能是通過捆綁在浮筒管外壁上的干簧管遠傳變送器來實現遠傳的，其可與電動型儀表和顯示儀表相連接，達到控制、調節、顯示和報警的目的。這很大程度上彌補了磁翻板液位計就地實時顯示的不足，使得磁翻板液位計能夠在一些罐體較高、工況惡劣不適合現場查看的場合應用。

但遠傳磁翻板液位計在使用之前，應注意做好接線工作，避免因接錯線致使測量結果不準乃至儀表損壞。那么，干簧管遠傳送器實際使用中應如何進行正確接線，實現與外圍的執行機構或顯示儀表裝置的連接呢？本文就以計為遠傳變送器為例，談談磁翻板液位計遠傳變送器應如何正確接線的問題。

一般來講，磁翻板液位計遠傳變送器要正確接線，需要注意做好以下幾個方面的工作：

一、接線前需要注意事項

在遠傳變送器接線前，請務必對外部提供的電源進行確認，只有電源為24VDC時，方可接線，如果所用電源電壓值與要求不符，輕則會影響變送器的正常工作，重則易造成儀表的損壞。

4~20mA的遠傳裝置（干簧管遠傳變送器）與顯示儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm

二、遠傳變送器的接線過程

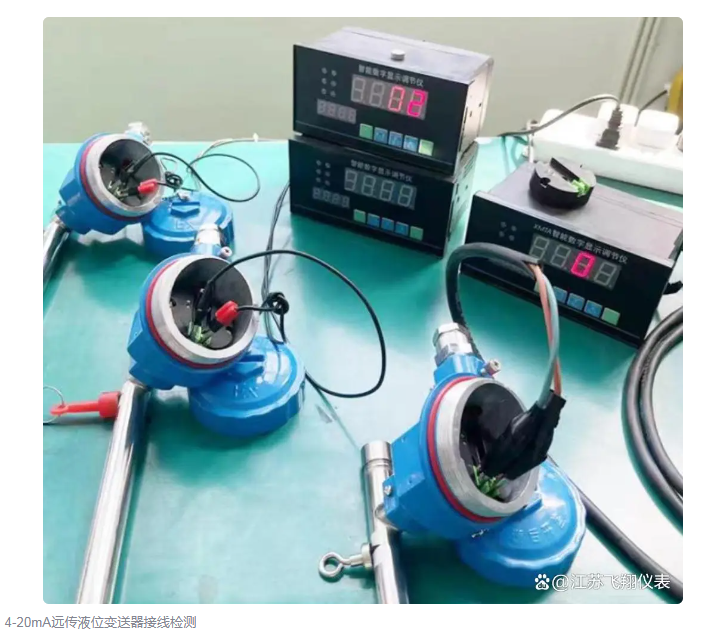

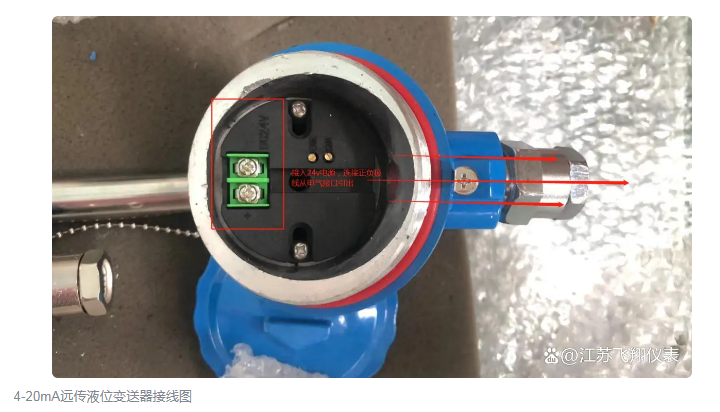

首先，應先擰下接線盒的接線端蓋。然后，將電纜穿過電纜接頭，連接到24VDC兩端。

三、接線完畢后注意事項

應旋緊接頭螺母鎖緊線纜，擰緊上蓋，并旋轉儀表外殼，將防水接頭朝下，以防止雨水進入殼體內，如圖所示；外殼應按要求進行接地，并根據需要連接接地端子。

四、對于防爆型遠傳變送器，須按有關規定正確接線，以確保防爆性能及應用安全。

為提高遠傳變送器的抗腐蝕性與可靠性，干簧管遠傳變送器的核心部件采用進口芯片和進口干簧管，外保護管采用304材質。同時，干簧管遠傳送器通過隔爆和本安雙重防爆認證，特別適合用于爆炸危險等環境惡劣的場合。
