蒸汽流量計FX-LUGB渦街流量計解析

江蘇飛翔儀表有限公司致力于溫度儀表（熱電阻、熱電偶、雙金屬溫度計）、液位儀表（磁翻板液位計、雙色水位計、浮球液位計、超聲波液位計、雷達液位計）、壓力儀表（壓力表、電容式壓力變送器、擴散硅壓力變送器）、流量儀表（ 電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、熱式氣體質量流量計、金屬管浮子流量計及威力巴流量計等)、計量檢測設備(流量積算儀、無紙記錄儀、智能手操器等)和安裝材料的設計、銷售。

#蒸汽流量計廠家#

蒸汽主要用孔板、渦街流量計等來測量，其中以渦街流量計更為常見，其主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套DCS系統，PLC系統使用，是一種比較先進、理想的測量儀器。

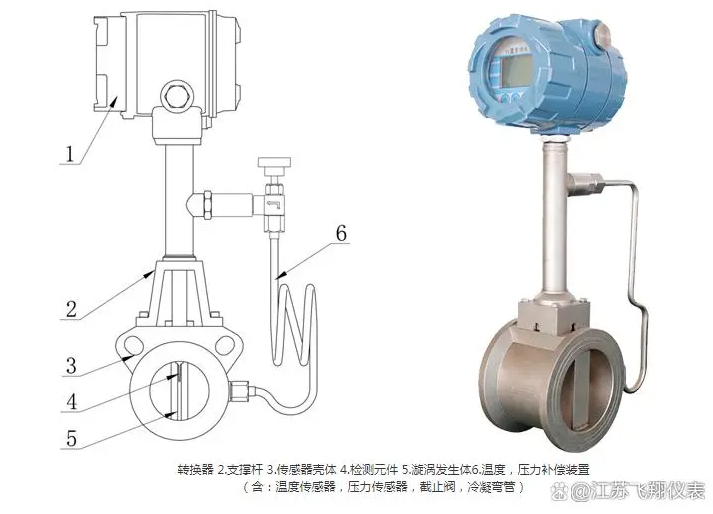

渦街流量計的特點

1、壓力損失小，量程范圍大，精度高；

2、在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響

3、無可動機械零件，因此可靠性高、維護量小

4、儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在-25℃～+320℃的工作溫度范圍內工作

5、應用范圍廣，蒸汽，氣體，液體等流體流量均可測量

6、支持溫度、壓力測量，方便氣體介質溫壓補償的需求

7、支持4-20mA輸出、脈沖（當量）輸出、報警輸出、RS485通訊輸出

蒸汽流量計渦街流量計應用范圍較廣，蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮氣、煤氣、天燃氣、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃氣、沼氣、二氧化碳、氮氣、乙炔、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。

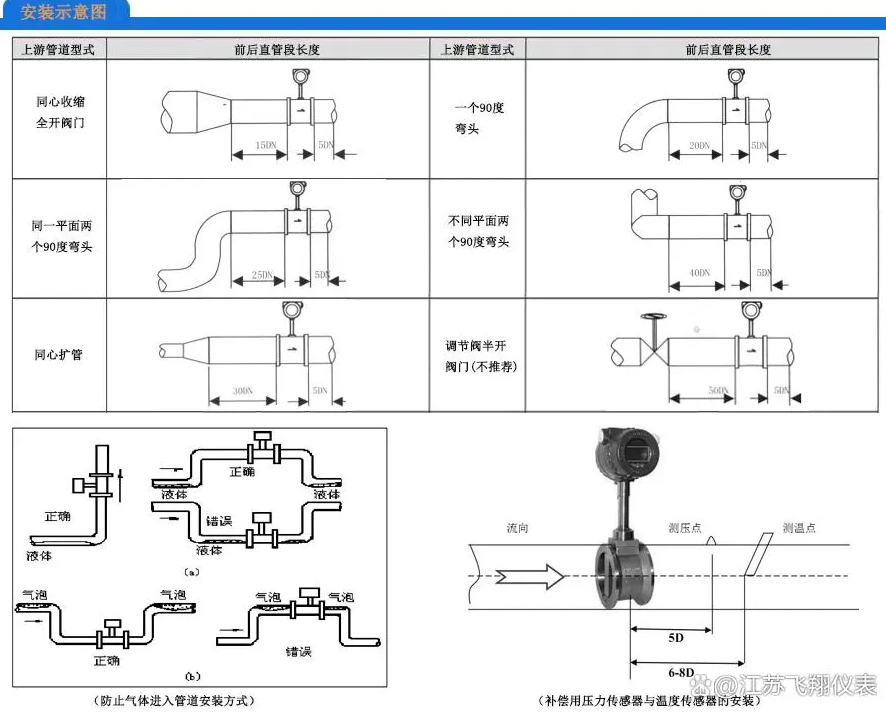

安裝注意事項：

傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響，非常容易對傳感器造成性損壞、

傳感器盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，須在傳感器的上下游2D處分別設置管道緊固裝置。

在計量液體時，務必使流量計傳感器始終充滿介質，無夾帶氣體。

在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。

豎直安裝通常是優先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。

如有可能產生氣泡，應提供氣體分離器。

在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。

對于蒸汽應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器損壞。
