磁翻板液位計常見故障與解決處理方法

江蘇飛翔儀表有限公司致力于溫度儀表（熱電阻、熱電偶、雙金屬溫度計）、液位儀表（磁翻板液位計、雙色水位計、浮球液位計、超聲波液位計、雷達液位計）、壓力儀表（壓力表、電容式壓力變送器、擴散硅壓力變送器）、流量儀表（ 電磁流量計、渦街流量計、孔板流量計、渦輪流量計、V錐流量計、熱式氣體質量流量計、金屬管浮子流量計及威力巴流量計等)、計量檢測設備(流量積算儀、無紙記錄儀、智能手操器等)和安裝材料的設計、銷售。

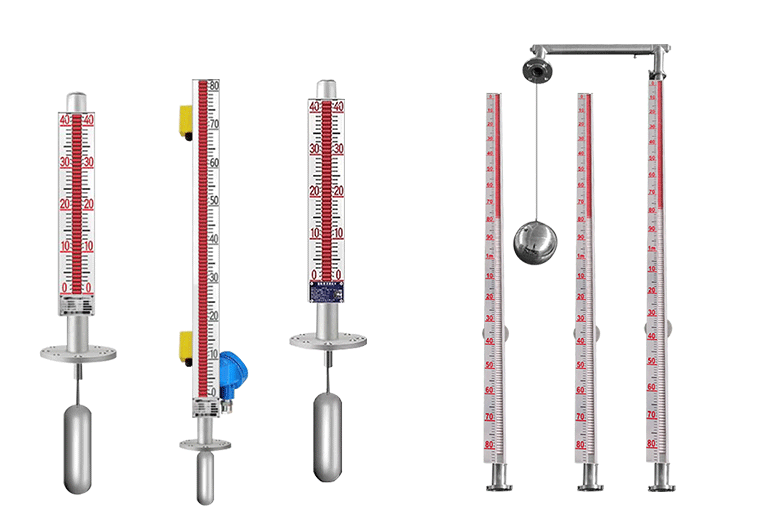

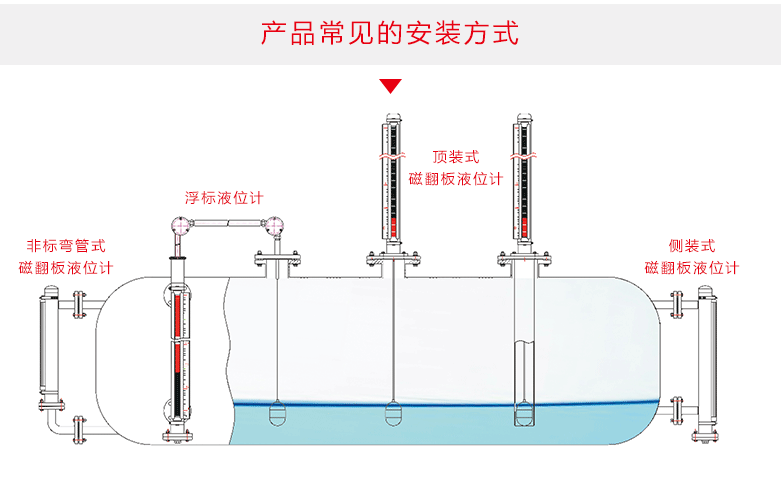

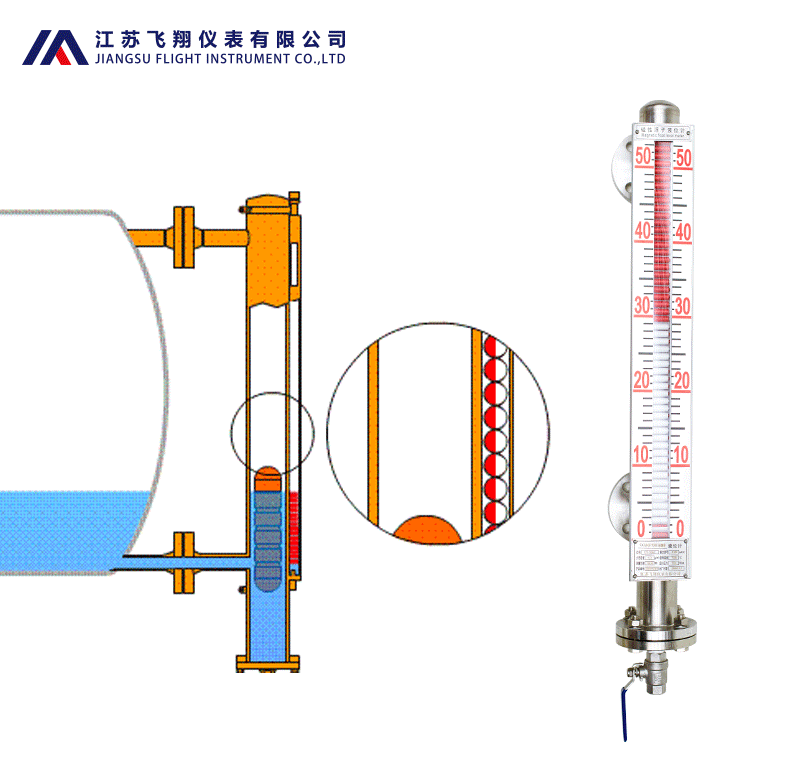

磁翻板液位計有一包容浮球的腔體我們稱其為主體管或外殼，磁翻板液位計通過法蘭或其他接口與容器組成一個連通器，這樣腔體內的液面與容器內的液面是相同高度的，故腔體內的浮球會隨著容器內液面的升降而升降。這時候我們并不能看到液位，所以我們在腔體的表面裝了一個翻柱顯示器，磁翻板液位計由主體管(測量浮筒)、指示器、磁浮子、連接法蘭、排污閥組合而成，雖然其結構并不復雜，但由于各個組成部件的功能環環相扣，因此任何一個部件出現故障都可能導致儀表失靈而無法正常工作。

 一、磁翻板液位計常見故障和處理方法

 磁翻板液位計在實際應用過程中常會有故障發生，而導致這些故障的原因多種多樣，有的是由單個部件故障惹起，有的是由多個部件同時發生故障所致。下面，就磁翻板液位計在應用過程中的常見故障及其原因分析如下：

 故障一、就地顯示正常遠傳出現異常原因分析：一般來說，造成這種故障原因有多種，下面幾種是比較常見的原因：

1、電阻虛焊。

2、壓力勝過額定值，致使開關受損。

3、國產玻璃管干簧管易碎干簧管短路或者開路，致使遠傳出現異常。

4、在介質溫度過高的情況下，金屬薄片受熱伸展，因干簧管的金屬觸點間隙較小，易出現閉合狀況。

 故障二、遠傳和磁翻板都不動這種故障現象通常就是浮子異常導致，主要有以下幾種表現：

一、由于浮子損壞，致使顯示面板指示不正確導致磁翻板液位計里的浮子受損的原因，通常有以下幾種：

1、由于浮子的強度設計不對，致使受到壓力時向里面凹陷變癟。

2、焊接處沒焊透或漏焊，致使浮子受到壓力時焊縫裂開，浮子進水。

3、浮子因使用時間過長或者在高溫下長期使用出現退磁現象，而無法正常使用。

4、由于浮子中的磁鋼松動，致使浮子不能正常工作。

 故障三、由于浮子被卡，致使顯示面板指示不準確導致磁翻板液位計里的浮子被卡住的原因，常見的有以下幾種：

1、環境溫度過低，浮子因介質結冰而無法正常挪動。

2、浮筒的安裝角度小于87度，因浮筒傾斜，浮子的上下挪動受到影響。

3、浮子因本身磁性吸附鐵屑或其它污物，致使浮子被卡不能正常挪動。

4、因密封不嚴，浮子被滲入的雜質卡住，致使浮子不能上升或下降。

 二、其它容易出現問題的地方主要有以下3大點

 （1）、顯示面板顯示出現故障

 1、顯示面板與浮筒的距離太大，磁浮子的磁鋼驅動力不足，導致翻片無法翻轉；

2、翻片與導軌間的間隙設計不合理（可能間隙太?。瑢?dǎo)致摩擦力大，翻片無法翻轉；

3、翻片中的磁鋼太小或磁力消失，導致翻片無法翻轉或翻轉異常；

4、水或灰塵等雜質滲入顯示面板，導致翻片翻轉困難；

5、環境溫度低，介質結冰，磁浮子無法挪動，翻片不能正常顯示液位。

 （2）、磁翻板液位計就地顯示正常，但干簧管遠傳變送器顯示不正常：

1、國產玻璃管干簧管遠傳變送器易碎，易短路或者開路，導致異常；

2、電阻虛焊；

3、干簧管遠傳變送器的金屬觸點間隙太小，當介質溫度過高，其受熱時金屬薄片伸展，出現閉合狀況；

4、壓力勝過額定值，導致開關損壞。

 （3）、干簧管遠傳遠傳變送器和磁翻板液位計均異常，有以下兩種表現，通常為磁浮子故障：

 磁翻板液位計常見故障現象一：磁浮子被卡住。

 磁浮子被卡住，通常有以下幾個原因：

 1、當磁浮子使用一段時間后，磁浮子可能會因?yàn)殡s質的存在而卡住，無法挪動；

2、浮筒的安裝角度小于87度，導致傾斜，影響磁浮子的上下挪動；

3、磁浮子由于本身的磁性吸附住鐵屑或者其它污物，導致卡死；

4、環境溫度過低，介質結冰，磁浮子無法挪動。

 磁翻板液位計常見故障現象二：磁浮子損壞。

 磁浮子損壞，通常有以下幾個原因：

 1、磁浮子的強度不足，導致受到過壓力時向里面凹，變癟；

2、在焊接處沒焊透或漏焊，導致浮子受到壓力時焊縫裂開，磁浮子里面進水；

3、磁浮子的使用時間過長，或者長期高溫使用，出現退磁現象；

4、磁浮子中的磁鋼松動，磁浮子無法工作。

 三、在液位顯示的過程中，磁翻片反轉為紅色后突然又翻轉回白色

 偶然候由于磁浮子的磁性過強，會導致其上升過程中帶給翻片過強的磁力，導致翻片從白色翻成紅色，又翻回白色，這并不是因?yàn)榉收纤?，但是需要使用工具將磁翻板液位?jì)顯示面板與主體管中間隔開一段距離(大約5mm)來解決。
