標準噴嘴

FX-LGP噴嘴是一種節流裝置，其節流件采用圓弧形輪廓結構，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。噴嘴是差壓測量時的一次元件，利用它在管...

在線咨詢全國熱線
18915198233

FX-LGP噴嘴是一種節流裝置，其節流件采用圓弧形輪廓結構，與差壓變送器連同二次表共同組成流量測量裝置，是一種zui為普遍的差式流量計。噴嘴是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、電力、鋼鐵、冶金、制藥、市政工程等各行業的液體、氣體、蒸汽的流量測量與控制。
工作原理：
充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。

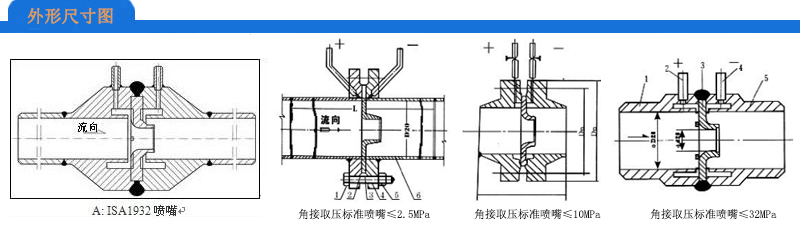

ISA 1932噴嘴安裝結構示意圖

主要技術參數
公稱通徑： DN50～DN500
依據國家標準GB/T2624-93進行設計制造
依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法：角接取壓、法蘭取壓
基本精度： ±0.5%、±1%、±1.5%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32（MPa）
被測介質：水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家

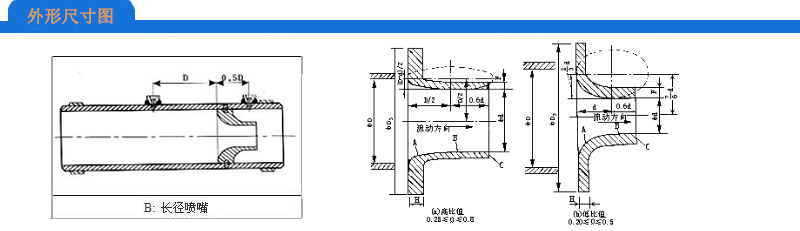

長徑噴嘴安裝結構示意圖

主要技術參數
公稱通徑： DN50 – DN600
依據國家標準GB/T2624-93進行設計制造依據國家檢定規程JJG 640-94進行出廠檢定
取壓方法：徑距取壓
基本精度： 2%
流量范圍： ≥ 1:15
公稱壓力： 0.6、1.0、1.6、2.5、4.0、6.4、10、16、32、42（MPa）
被測介質：水、空氣、天然氣、飽合蒸氣、過熱蒸氣、其它混合介質
被測介質溫度：常規-10℃~+450℃，超出后請咨詢廠家

噴嘴流量計選型表：

FX-LGP	節流裝置-噴嘴
代碼	節流類型
代碼	結構類型
I L	ISA 1932噴嘴長徑噴嘴
代碼	公稱通徑DN
50 … 600	DN50 … DN600
代碼	取壓類型
N Y	引壓管引壓一體化結構（不適合高溫介質）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
