V錐流量計

FX-LGV系列V錐流量計由節流裝置與差壓變送器連同二次表共同組成，是一種zui為普遍的差壓式流量計。懸掛在管道中央的錐形體是差壓測量時的一次元件，利用它在管道內使流體產生差壓...

在線咨詢全國熱線
18915198233

FX-LGV系列V錐流量計由節流裝置與差壓變送器連同二次表共同組成，是一種zui為普遍的差壓式流量計。懸掛在管道中央的錐形體是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。廣泛應用于石油、化工、電力、鋼鐵、冶金、制藥、市政工程等各行業的液體、氣體、蒸汽的流量測量與控制。
V錐流量計又稱為V型錐流量計，或者V錐型流量計，其關鍵部件即節流件為獨特的V型圓錐體，與其它差壓式流量計相比，克服了其他節流裝置的缺點。雖然測量原理與其它差壓式儀表相似，但幾何結構卻不同，懸掛在管線中心的V型錐體具有獨特的"整流"功能。流體在節流元件的作用下，流場將經過"非穩定流→穩定流→恒（常）流"的變化過程，在節流元件的上游部分達到差壓式流量計測量原理所需要的理想前提條件，從而本質上保證了測量的精度。
工作原理：
V型錐流量計遵從基于封閉管道中能量相互守恒的伯努力原理：當管內流體流經管內正中錐體時，流體逐步被壓縮，流速加快而動能增加，此增加的動能，經錐體直徑zui大處后逐步釋放而在錐體后邊產生一個低壓帶（相對于管道壓力），從而建立了流量與其流經V形錐前后所產生的差壓△P的平方根成正比。

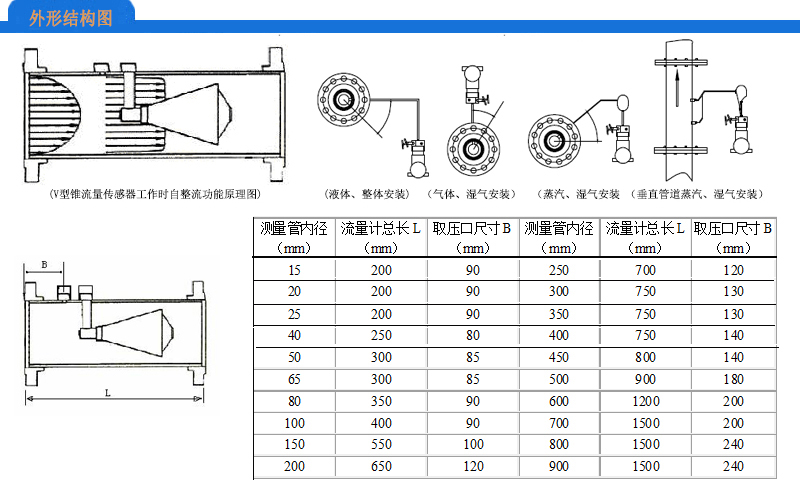

V錐流量計選型表：

FX-LGV	V錐流量計
代碼	節流類型
代碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代碼	取壓類型
N Y	引壓管引壓一體化結構（不適合高溫介質）
代碼	測量介質
Q Z Y	氣體蒸汽液體
代碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼全304不銹鋼全316不銹鋼其它材質訂貨時說明
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
