裝配式熱電偶

WR系列裝配熱電偶是一種工業現場常用的溫度測量傳感器，根據電偶的熱電效應，，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，此時將...

在線咨詢全國熱線
18915198233

WR系列裝配式熱電偶是一種工業現場常用的溫度測量傳感器，根據電偶的熱電效應，，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，此時將mV信號傳送給顯示儀表、記錄儀和數字調節儀二次儀表，用于溫度的測量顯示與控制等用途。
裝配式熱電偶是采用兩根不同材質的偶絲作為測量原件，根據溫度范圍不同兩根偶絲的材質不同，也就是對應不同的分度號。熱電偶根據應用場合的不同有不同外形的不同種類，但是大體都是由偶絲、保護套管、安裝固定裝置和接線盒組成。
技術參數：
分度號： K、N、E、J、T、S、R、B
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）

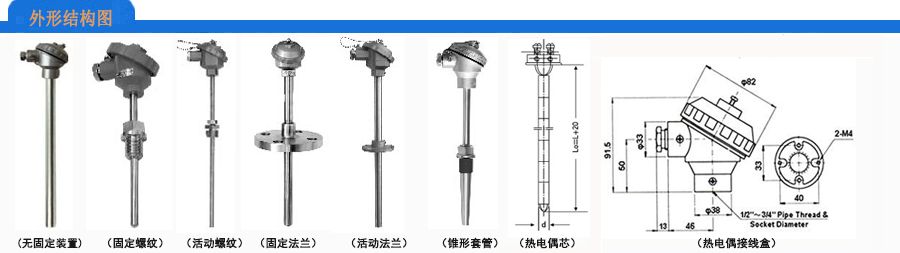

安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991

溫度范圍表：

型號	分度號	材質	溫度范圍（℃）
WRN	K	鎳鉻-鎳硅	-200~1100
WRM	N	鎳鉻硅-鎳硅	-200~1300
WRE	E	鎳鉻-銅鎳	-40~800
WRF	J	鐵-銅鎳	-200~750
WRC	T	銅-銅鎳	-200~350
WRP	S	鉑銠10-鉑	0~1600
WRQ	R	鉑銠13-鉑	0~1600
WRR	B	鉑銠30-鉑銠6	0~1800
WRW	WRe3/25	鎢錸	0~2300

熱電偶選型表：

W	溫度儀表
R	熱電偶
代碼	分度號
N M E F C P Q R W	K型（鎳鉻-鎳硅） N型（鎳鉻硅-鎳硅） E型（鎳鉻-銅鎳） J型（鐵-銅鎳） T型（銅-銅鎳） S型（鉑銠10-鉑） R型（鉑銠13-鉑） B型（鉑銠30-鉑銠6） WRe3/25（鎢錸）
代碼	熱電偶對數
無 2	單支雙支
代碼	安裝固定裝置
1 2 3 4 5	無固定裝置固定螺紋活動螺紋固定法蘭活動法蘭
代碼	接線盒形式
3 4 X	防水接線盒防爆接線盒插座式
代碼	保護管直徑
0 1 2 T	Φ16 Φ20 Φ25 其它要求訂貨時說明
代碼	內芯結構
無 K	普通型鎧裝型
代碼	總長：□□□mm（數字標注）
代碼	插深：□□□mm（數字標注）
代碼	電氣接口
M N G	M20*1.5 NPT1/2 G1/2
代碼	保護管材質
01 03 06 G2 G3 G9 R T	1Cr19Ni9Ti 304 316 GH2520 GH3030 GH3039 剛玉管（S、R、B）其它材質訂貨時說明
