磁致伸縮液位計

FX-UZS磁致伸縮液位計是一種極可靠的測量液位及位移的方式，采用磁致伸縮技術（位置測量原理L=Vt）的高性能液位測量?jī)x表，采用先進的測量電路及傳感技術、完善的工藝及嚴...

在線咨詢全國熱線
18915198233

FX-UZS磁致伸縮液位計是一種極可靠的測量液位及位移的方式，采用磁致伸縮技術（位置測量原理L=V×t）的高性能液位測量?jī)x表，采用先進的測量電路及傳感技術、完善的工藝及嚴格的過程控制，保證了儀表性能的準確穩定、可靠。該產品適用于要求測量精度高、使用環境較惡劣的各種液罐的過程液位測量和容量的測量及控制，廣泛應用在石油、化工、制藥、食品、飲料等行業中。
工作原理
磁致伸縮液位計要由電子倉、測桿和非接觸的磁性浮球組成，測桿內裝有磁致伸縮線。工作時，由電子倉內的電路產生起始脈沖，脈沖在波導絲中傳輸時產生沿波導絲方向前進的磁場。此磁場與浮子中的磁鐵固有磁場相遇，二者磁場矢量疊加形成螺旋磁場（即磁致伸縮效應），產生瞬時扭力并在波導絲上形成一個機械扭力波，產生扭動脈沖（返回脈沖）以聲速傳遞返回，被電子倉內的檢測機構所檢測，測量觸發脈沖與扭力波返回脈沖的時間差，即可精確計算出液面高度。
產品特點

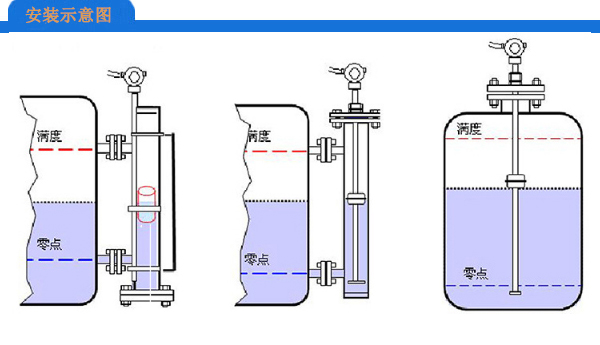

1、儲罐頂部安裝，結構簡單，施工方便，安裝成本低；
2、高精度（優于0.1%或0.5mm）測量，輸出信號為絕對位置輸出，無信號漂移；
3、無損耗器件，無需定期標定、維護，可靠耐用；
4、可選用剛性或柔性兩種探桿形式，可用量程范圍300mm～20m，適應各種工況和現場安裝要求；
5、本安防爆ExiaIICT6，可使用于各種危險防爆場合；
6、智能mA型：一體高清液晶指示，24VDC兩線制4-20mA輸出，安裝使用和調試操作簡單方便；標準 HART通信協議，可通過HART手操器、移動PC或儀表本身4按鍵對儀表進行設定和調校；
7、總線數字型：智能自適應技術，程序自動跟蹤調整信號強弱，軟件自動修正，確保數據采集的高可靠性和高精度；可通過測量和運算，zui多可輸出液位、界位、5點溫度、平均溫度8個參量；標準Modbus/RTU協議，傳輸距離遠，抗干擾性強，布線簡單，可直接與電腦或其他設備或系統通信聯網，實現多臺傳感器實時數據采集、顯示、報警及監控。
技術指標

參數	指標
測量輸出	智能mA型：?jiǎn)我何唬?線制4-20mA（可選HART協議）總線數字型：液位、界位、5點溫度，Modbus/RTU協議數字輸出
液位測量	液位、界位、液位+界位
量程	0.30m至20m
精度	0.1%F.S.或±0.5mm中zui大者
溫度輸出	5個單點溫度
測溫范圍	-50～+100℃（特殊設計可到200℃）
測溫精度	±0.25℃
供電電壓	15-30VDC
輸出信號	4-20mA或RS485 Modbus/RTU協議
電路保護	反極性保護（串聯二極管）瞬時保護，防雷、抗浪涌防護（線到地保護，IEC 61000-4-5）
防爆認證	ExiaIICT6（防爆證號CE13.2001）
環境濕度	0-100% R.H.（不結露）
工作溫度	電子倉:-40℃～+80℃；波導管:-40℃～+125℃
容器壓力	依賴所選浮子承受的壓力
電子倉	鑄鋁殼體/不銹鋼筒體
探桿材料	304/316L /304外襯PTFE/FEP
過程接口	法蘭/螺紋連接（或按用戶要求）
電氣接口	M20*1.5或1/2”NPT

磁致伸縮液位計選型表：

FX-UZS	磁致伸縮液位計
代碼	顯示方式
無 M	無顯示 LED表頭顯示
代碼	探桿類型
R F	標準桿式柔性纜式
代碼	浮子類型
1 2	一個浮子兩個浮子（通常一個液面、一個界面）
代碼	接液材質
P4 P6 PF	304不銹鋼 316不銹鋼聚四氟乙烯（防腐型）
代碼	安裝方式
5 8 10	DN50 DN80 DN100
代碼	防爆
無 E	普通型防爆型
測量范圍	□□□mm
